法蘭是連接管的重要部件，在管道內傳輸有毒、高溫、易燃、腐蝕性物品時法蘭容易受到損壞導致泄漏，利用紅外熱像儀可以及時檢測法蘭的泄漏狀況，從而避免對環境及人員造成傷害。

什么是法蘭及法蘭的作用

法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對使用的。

在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封點，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。

凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。

     其主要作用是：

          1、連接管路并保持管路密封性能；

          2、便于某段管路的更換；

          3、便于拆開檢查管路情況；

          4、便于某段管路的封閉。

法蘭密封泄漏的原因

    法蘭密封主要是依靠連接螺栓的預緊力，通過墊片達到足夠的密封比壓，來阻止被密封壓力流體介質的外泄。它泄漏的原因有很多方面，密封墊片的壓緊力不足，結合面的粗糙度不符合要求，墊片變形和機械振動等都會引起密封墊片與法蘭結合面密合不嚴而發生泄漏。另外螺栓變形或伸長，墊片老化，回彈力下降，龜裂等也會造成法蘭面密封不嚴而發生泄漏。法蘭泄漏還有不可忽視的人為因素，如密封墊片裝偏，使局部密封比壓不足緊力過度，超過了密封墊片的設計極限，以及法蘭緊固過程中用力不均或兩法蘭中心線偏移，造成假緊現象等都容易發生泄漏。

紅外熱像儀的優點

1 法蘭的滲漏一般不易發現，如果其內部為有毒有害物質、高溫氣體等介質，可能會對操作人員造成人身傷害。使用紅外熱像儀，可以快速、方便的發現泄漏處，從而可以安全的解決問題。

2 平時巡檢時，操作人員對法蘭泄漏的檢測一般是望、聞、摸等方式，工作量繁重而且不安全。用紅外點溫儀很容易造成漏檢，而用紅外熱像儀可以安全、方便的檢測出泄漏部位。

現場可能會遇到哪些問題？

1 有部分法蘭外殼為光亮鐵皮或不銹鋼，其發射率低而反射率高，容易將附近高溫輻射源反射進紅外熱像儀，造成嚴重干擾；在拍攝此類法蘭時可用油漆（任意顏色）噴涂，提高該部位發射率。

2 如果法蘭密封的是高壓氣體，因為其泄漏會有液態轉為氣態，從而吸熱表現為泄漏部位局部低溫。

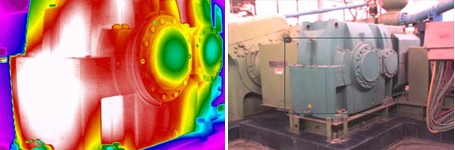

如何才能拍攝清晰的熱像圖？

    法蘭的外殼通常處于環境溫度下，使用紅外熱像儀進行檢測時，外殼的溫差相對較小，要得到一幅清晰的紅外熱圖，

我們建議：

1 對于溫差較小的場合，盡量選擇熱靈敏度高的紅外熱像儀。

2 拍攝時要注意盡量避免測量陽光直射，在陰影處拍攝不容易受到陽光干擾，效果較好。

3 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的法蘭，其外殼較易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

4 先使用自動模式測量管道的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
