儲罐雖然有液位計對液位進行控制，但液位計的失靈會導致空罐和滿罐，使生產突然中斷或造成儲罐溢出事故，造成巨大損失；紅外熱像儀可以直接在外表面拍攝出液位線，幫助設備維護人員及時發現有故障的液位計，或者對存儲容量有明顯偏差的罐體進行深入檢測，避免潛在的危險。

紅外熱像儀為什么能檢測儲罐液位線？

    有兩種情況可使紅外紅外熱像儀檢測液位線。

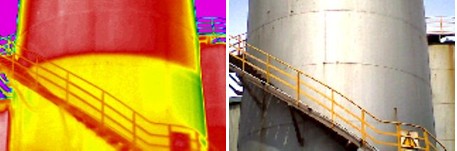

1 儲罐內存儲的液體本身與上部氣體有溫度差，或由于液體的揮發使上部氣液混相結合罐內壓力導致溫差，這些溫差傳遞到儲罐外殼，就可以使用紅外熱像儀在儲罐外部拍攝到液位線。

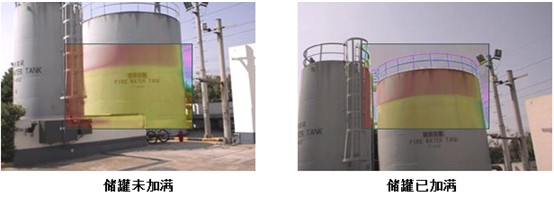

2 若儲罐內的液體為常溫，因為沒有溫差，故在環境溫度恒定的情況下是無法看出液位線的；但當環境溫度改變時，儲罐內的液體的熱容量比罐體上部空氣的熱容量大，在環境溫度上升的過程中熱容量大的液體比空氣的升溫慢，在罐體表面呈現出對應的空氣部分溫度比液體高；在環境溫度下降的下午則相反，這樣就可以從罐體表面拍攝到內部存儲液體的液位線。

有了正常使用的液位計，還要用紅外熱像儀嗎？-- 紅外熱像儀的獨特應用

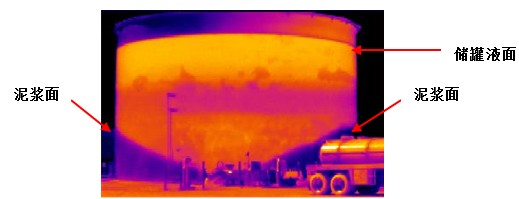

1 儲罐內沉淀物的測量：許多儲罐內的原料或產品會發生沉淀現象，若只使用液位計，則是否發生沉淀或沉淀量的多少是無法檢測，從而引起罐內液體計量偏差；使用紅外熱像儀就可以發現沉淀物的數量及部位，有利于客戶及時發現盡早處理。

2 液位計在使用時有下列缺點：

  a） 壓差式液位計：測量管容易被儲罐內的液體沉積堵塞而失靈。

  b） 機械式液位計(如浮子式液位計)：液位計的鋼帶受罐內腐蝕性液體/氣體的影響而銹蝕，造成浮子卡死而失靈。

  c） 雷達/電容式液位計：儲罐內往往有氣液混相的情況，對于液位計有較大的干擾影響，造成液位顯示偏差。

    在液位計無法正常工作或沒有液位計的時候，若沒有紅外熱像儀，則需要由設備維護人員爬到罐頂進行目測，一般正規的操作流程是：辦理登高證；帶上保險帶；必須有另外一名設備維護人員在附近作為監護，以免意外的發生。

    使用紅外熱像儀只需一名設備維護人員，不需辦理任何手續，在儲罐附近即可進行液位的檢測，同時使用紅外熱像儀不受儲罐內的液體/氣體的影響，有利于客戶及時發現問題，避免損失。

現場可能會遇到哪些問題？（測不到液位線）

1 若儲罐體積較小，則內部液/氣體升溫及降溫幅度基本一致，表面溫差很小，要清晰看出液位線就比較困難。

2 若儲罐保溫層較厚，內部溫差不容易傳遞到外科表面，故測量液位線也較為困難。

3 有部分儲罐外殼為光亮鐵皮或不銹鋼，其發射率低而反射率高，非常容易將附近高溫輻射源反射進紅外熱像儀，造成嚴重干擾；在拍攝此類罐體時要注意避開陽光，將調色板開至手動模式，根據罐體溫度設置熱圖顯示溫度范圍；即便  如此，也有可能拍不到液位線。

如何才能拍攝清晰的液位線？

    儲罐的外殼通常處于環境溫度下，使用紅外熱像進行檢測時外殼的溫差相對較小，要得到一幅清晰的紅外熱圖，我們建議：

1 盡量選擇熱靈敏度較高的紅外熱像儀。

2 拍攝時要注意盡量避免測量陽光直設，在陰影處拍攝液位線不容易受到陽光干擾，效果較好。

3 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的儲罐，其外殼較易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

4 若儲罐內存儲的是常溫液體，則檢測液位線最好在環境溫度變化較為明顯時刻進行(如早晨太陽升起1小時后至12點前升溫較為明顯，下午太陽落山后1至2小時內降溫較為明顯)

5 調色板模式最好設置在灰度或鐵紅，這樣熱像圖的液位線較為清晰。
