在工業生產中，換熱器的效率對整個工藝過程中的整體經濟性具有巨大的影響。而其故障多為肉眼觀測不到的，如：列管破裂、列管堵塞、隔板腐蝕等，利用紅外熱像儀可以及時發現換熱器性能下降以及背離正常功能的現象。這對維修前的準備工作極為重要。

換熱器簡介

    換熱器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。

1 換熱器按傳熱原理可分為：

  a）表面式換熱器：表面式換熱器是溫度不同的兩種流體在被壁面分開的空間里流動，通過壁面的導熱和流體在壁表面對流，兩種流體之間進行換熱。表面式換熱器有管殼式、套管式和其他型式的換熱器。

  b）蓄熱式換熱器：蓄熱式換熱器通過固體物質構成的蓄熱體，把熱量從高溫流體傳遞給低溫流體，熱介質先通過加熱固體物質達到一定溫度后，冷介質再通過固體物質被加熱，使之達到熱量傳遞的目的。蓄熱式換熱器有旋轉式、閥門切換式等。

  c）流體連接間接式換熱器：流體連接間接式換熱器，是把兩個表面式換熱器由在其中循環的熱載體連接起來的換熱器，熱載體在高溫流體換熱器和低溫流體之間循環，在高溫流體接受熱量，在低溫流體換熱器把熱量釋放給低溫流體。

  d）直接接觸式換熱器：直接接觸式換熱器是兩種流體直接接觸進行換熱的設備，例如，冷水塔氣體冷凝器等。

2 換熱器按用途分為：

  a）加熱器：加熱器是把流體加熱到必要的溫度，但加熱流體沒有發生相的變化。

  b）預熱器：預熱器預先加熱流體，為工序操作提供標準的工藝參數。

  c）過熱器：過熱器用于把流體(工藝氣或蒸汽)加熱到過熱狀態。

  d）蒸發器：蒸發器用于加熱流體，達到沸點以上溫度，使其流體蒸發，一般有相的變化。

3 按換熱器的結構可分為：浮頭式換熱器、固定管板式換熱器、U形管板換熱器、板式換熱器等。

紅外熱像儀檢測什么？

1 對于板式換熱器，主要檢測墊片的泄漏。

2 對于浮頭式換熱器、固定管板式換熱器、U形管板換熱器，主要檢測：

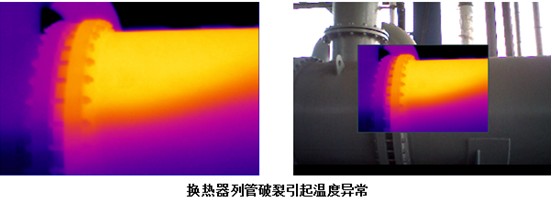

  a）檢測因腐蝕(如蒸汽、硫化氫、二氧化碳)嚴重，引起列管的泄漏。

  b）檢測列管與擋板因焊接不良、腐蝕等引起的接頭泄漏。

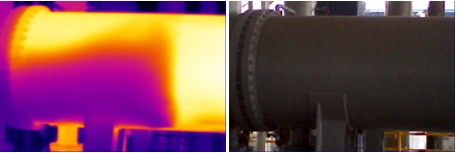

    c）檢測換熱器列管因結垢、結焦等引起的堵塞。

  d）檢測因熱沖擊、振蕩引起的法蘭泄漏。

  e）檢測浮頭換熱器小浮頭泄漏。

  f）檢測換熱器的保溫效果。

紅外熱像儀檢測換熱器的優勢

 換熱器常見故障包括因腐蝕引起的列管開裂、換熱器隔板因腐蝕泄漏、列管結垢堵塞等，這些故障無法用肉眼觀察到，這些故障輕則影響換熱效率，保證不了正常的生產參數，降低產品質量。重則造成非計劃停工，帶給廠家嚴重的經濟損失。紅外熱像儀正好滿足過程行業生產的需要。采用非接觸的紅外測溫方式，使操作人員迅速的發現這些故障，

  及時調整參數，或對設備進行維護。從而確保生成穩定、安全的運行。

現場可能會遇到哪些問題？

1 若換熱器保溫層較厚，內部溫差不容易傳遞到設備表面，故測量故障點也較為困難。

2 有部分設備外殼為光亮鐵皮或不銹鋼，其發射率低而反射率高，非常容易將附近高溫輻射源反射進紅外熱像儀，造成嚴重干擾；在拍攝此類管線時可在設備用油漆（任意顏色）噴涂，提高該部位的發射率。

如何才能拍攝清晰的熱像圖？

1 對于溫差較小的場合，盡量選擇熱靈敏度高的紅外熱像儀。

2 拍攝時要注意盡量避免測量陽光直射，在陰影處拍攝液位線不容易受到陽光干擾，效果較好。

3 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的換熱器，其外殼較易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

4 先使用自動模式測量換熱器的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

5 對于使用像鋁箔或不銹鋼一類的高反射金屬材料作為外層的換熱器來說，可將換熱器用油漆（任意顏色）噴涂，提高該部位的發射率。
