高爐風口是向高爐送風的裝置，因其承受高溫（1000 攝氏度）、腐蝕、熱疲勞、磨粒沖蝕（風速150 米/分且含煤粉）等惡劣環境，因此使用壽命較短。紅外熱像儀可以快速、安全的檢測其故障，為設備的維護和長久運行打下堅實的基礎。

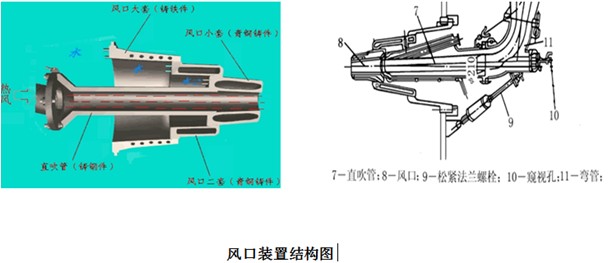

高爐風口裝置簡介

    高爐風口裝置是高爐最重要的動力設備。它不但直接提供高爐冶煉所需的氧氣，而且提供克服高爐料柱阻力所需的氣體動力。現代大、中型高爐所用的鼓風機，大多用汽輪機驅動的離心式鼓風機和軸流式鼓風機。風口裝置（儲存熱量）作為煉鐵最前一個工藝，是把含有氧氣、煤粉等高溫氣體傳遞給高爐，進風口分為熱風微管、上接口、中接口、下接口、彎頭、直吹管，然后進入爐體。

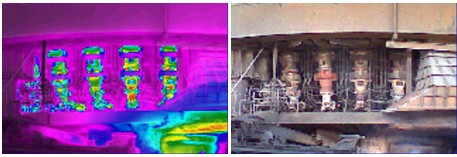

紅外熱像儀檢測哪些部位

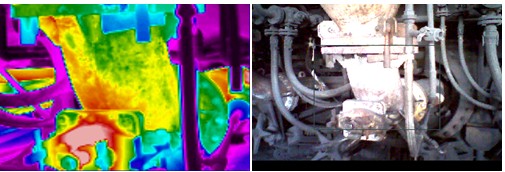

1 熱風微管與風口大套連接部位:此部位為喇叭口,這里因為是最先接到供風裝置傳遞過來的熱風，故這里最容易聚集熱量。喇叭口為焊接在熱風微管上的，由于受焊接質量、焊接材質等影響很容易發生泄漏腐蝕等故障，常規溫度為300-336之間，超過350度可以看作故障溫度。

2 風口大套、風口中套、風口下套:每一個接口都含有法蘭盤、焊縫、保溫管，焊縫、保溫管是最容易出故障的部位，法蘭盤是最容易聚集熱量的，這樣就會很容易的造成熱量過高，出現故障隱患。

 3 視孔鏡、直吹管，視孔鏡是在彎頭部位開一個小孔安裝上可視裝置，來直接觀看內部火焰。所以這里溫度會比較高,常規在340攝氏度左右，故障溫度為480攝氏度，也是比較容易發生故障的問題點。直吹管比較隱蔽熱像儀只能檢測到它的一部分。

4 鼓風機機械故障檢測:鼓風機如果有軸承不對中或潤滑不良等故障,會造成局部超溫或異常,用紅外熱像儀可以快速、安全的檢測出來。

5 熱風管道的檢測：具體見熱風管道的應用。

現場可能會遇到哪些問題？

1 現場有很多溫度較高的設備，非常容易將附近高溫輻射源反射進紅外熱像儀，造成嚴重干擾；在拍攝時要注意避開熱源干擾，改變拍攝角度。

2 建議選擇有語音注釋和融合功能的熱像儀，因為要檢測的相同部位比較多，比如一個高爐風口就有十幾個或者二十幾個，每個風口有都分喇叭口、上中下接口、彎頭、直吹、視孔鏡等，第一如果沒有融合或者語音注釋,很難區分你測量的故障點具體是哪一個風口的，第二也有可能維修人員和測試人員不是同一個人，沒有語音和融合功能很難進行維修.

如何才能拍攝清晰的熱像圖？

    要得到一幅清晰的紅外熱圖，我們建議：

1 對于溫差較小的場合，盡量選擇熱靈敏度較高的紅外熱像儀。

2 先使用自動模式測量反應器的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
