熱風爐是為高爐加熱鼓風的設備，是現代高爐不可缺少的重要組成部分。熱風爐以襯里在生產中容易被燒壞，但因爐子是封閉的，燒損位置不易發現。使用紅外熱像儀可以檢測襯里的破損位置，及時進行檢修，大大延長了熱風爐的使用壽命。

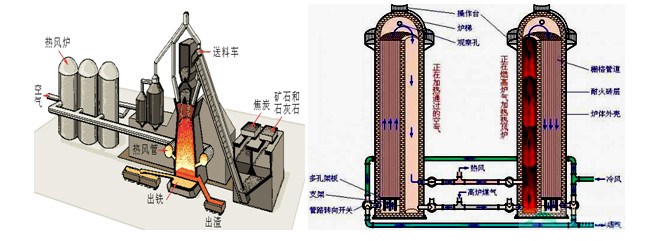

熱風爐簡介

熱風爐。它的作用是向爐內提供熱風。在熱風爐內有很多耐火磚砌成的格子，在高爐煉鐵時產生的煤氣最后被送到這里進行燃燒。空氣出了熱風爐時，溫度就可高達1350攝氏度。在熱風爐上接著冷風管和熱風管，鼓風機將大量的冷空氣壓入熱風爐，被加熱后的熱風再從熱風管吹進高爐內。熱風管上設有倒流風管，當這個熱風爐暫停供風時，可以防止高爐內的煤氣倒流進來。因為熱風管內的空氣溫度極高，所以熱風管內也要砌上耐火磚。

 在高爐爐缸的上部沿爐子四周排列著十幾到幾十根鼓風的管子，管子接到爐子的風口，經過預熱的空氣和噴入爐內的燃料（如油或天然氣等），通過這些管子噴入爐內。此時進入爐內的預熱空氣可達900至1250攝氏度高溫，這樣的高溫氣體進入爐內后會與焦炭發生劇烈反應，生成煤氣（一氧化碳）同時沿爐子內部上升，達到1650攝氏度，使爐料變成鐵水和渣。

紅外熱像儀為什么能檢測熱風爐爐襯缺陷？

    有耐火材料出現裂縫、脫落、局部減薄等缺陷，會把局部耐高溫材料內部的高溫傳遞給爐壁，從而使熱風爐爐皮的表面溫度場分布不均勻。紅外熱像儀可以測出過熱區的最大溫度、過熱區大小及位置，從而可以判斷出襯里缺陷部位，缺陷嚴重程度、缺陷面積大小等。

紅外熱像儀的優點

 爐襯缺陷檢測的傳統方法，一般是靠眼看、耳聽來觀察爐殼是否發紅、鼓包和漏風或是爐襯多層埋偶，根據各層熱電偶的溫度來推測熱風爐爐體的侵蝕情況。缺點是：

  a)無法及時發現爐襯的早期缺陷，貽誤搶修時機；

  b)無法確定爐襯缺陷的部位和損壞程度；

  c)無法指導補焊、灌漿，是檢修陷入盲目。

  通過紅外熱像圖缺點高爐內襯缺陷部位，分析缺陷的嚴重程度、缺陷面積大小，制定施工方案，指導灌漿造襯施工等。最后，用紅外熱像圖驗收施工質量，以確保復后的設備安全可靠運行。

現場可能會遇到哪些問題？

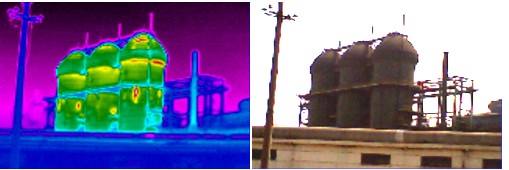

1 熱風爐的爐襯在生產中容易被燒壞，但因爐子是封閉的，燒損位置不易發現。可以使用Ti系列紅外熱像儀對熱風爐進行紅外檢測，一般分為兩個部分，一個是爐身，另一個是爐頂，并注意檢測球頂與柱體交接部位。診斷將會變的非常簡單，拍攝的熱圖中高溫過熱部位即對應耐火內襯的缺陷。

如何才能拍攝清晰的熱像圖？

    要得到一幅清晰的紅外熱圖，我們建議：

1 對于溫差較小的場合，盡量選擇熱靈敏度較高的紅外熱像儀。

2 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的設備，其外殼較易反射周圍熱源，造成檢測干擾，在拍攝時若周圍有熱源，請改變拍攝角度。

3 先使用自動模式測量反應器的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
