本文中用來確定真正屬于鐵水的像素的方法已經成功的應用于澆注時包含成千個幀的多個影像中。圖像處理的過程提供了一個快速的強大的屬于鐵水流澆注時的紅外圖像像素的分類。通過分析他們每個像素中的溫度水平進行溫度測量。所有的這些值都可以使用直方圖顯示，如圖11.

在氧氣頂吹轉爐中用于控制，調節，優化過程的物理模型可以獲得所有需要的溫度直方圖中鐵水溫度的信息。如果需要一個單一的溫度值，比如模式或中值，都可以從直方圖中提取，這是它較為強大的特性，像溫度直方圖在每一幀60Hz時可以計算，一段時間內的溫度分布也可以計算，魚雷車內部溫度的變化也可以計算。

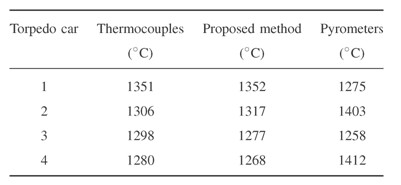

表一顯示了通過四輛魚雷車使用熱電偶（侵泡法），測溫計和本文提出的方法進行鐵水溫度測量的結果。

在后面的兩個顯示的平均測量，經過數據分析和驗證，三種方法所得出的結果都不同，而產生的第一個問題是，如果其中一個方法是正確的，那么正式的答案是使用另一個設備作為”黃金標準”，但在這種情況下，這樣的設備不存在。然而，似乎熱電偶和本的文方法的結果比高溫計提供的更相近。

TABLE  I

THERMOCOUPLES , PYROMETERS , AND  THE  PRO POSED  METHOD

圖12顯示當鐵水從魚雷車倒入鋼包時的溫度，（表1中的魚雷車1）.使用本文的方法測量的溫度比高溫計測的溫度更一致，其原因是，由于ROI改變其位置，高溫計是不可能一直匹配在魚雷車被倒空時鐵水流的測點。

這些實驗驗證了所提出的方法并也表露出高溫計測量需要近一步改善。該方法測量快速，一致，穩定。此外，此方法不像熱電偶一樣存有危險，因為不需要人工直接干預被測物。

本文的測量方法是為煉鋼自動化過程而設計，操作人員可以大大的受益于此程序，他們不僅提供一個可靠的測量鐵水溫度的方法，而且，圖像處理的過程可以提供正確的鐵水流上熔渣的位置和數量的信息。同時，圖像也會顯示一引起其他信息，比如鐵水從魚雷車倒入鋼包時，魚雷車旋轉的角度和鐵水流大小等，對技術人員都是非常有用價值的信息。

本文提出了基于計算機紅外成像測量鐵水從魚雷車倒入鋼包時的溫度，解決了兩大挑戰：檢測紅外圖像中鐵水流的位置和移除部分覆蓋在鐵水上的熔渣的像素。提出快速 穩定 準確的處理這些問題的方法。為了檢測鐵水流的位置，而使用邊緣檢測和幾何擬合測量魚雷車開口，然后，通過ROI使用邊緣檢測和連接檢測鐵水流。依據熔渣和鐵水之間明顯的溫度差異檢測到相應的熔渣像素并從鐵水流影像中移除。校準程序也被提出并應用，結合實際的校準鐵水發射率，同時，熔渣溫度的發射補償也是以一種數學的角度進行的分析，在圖像處理過程中，溫度高低的設定可以用來從熔渣中區分出鐵水。實驗結果成功的證明了本文所提出的方法。

T

本文中提出的測量方法穩定，可靠，維護成本低并可以實時應用。當該方法應用在鋼鐵生產過程中的煉鋼階段，它可以實時提供精準的溫度測量，此方法比其他測量方法更具有一致性而且高效率，比如熱電偶或高溫計。此外，發射率標定實驗與使用鐵水溫度來界定熔渣溫度的方法，也作為熱成像儀、和對一般工業環境中對紅外溫度測量感興趣的技術人員的一個參考指引。
