LCD面板亮度是一個重要的指標，提高LCD亮度需要增加光源燈管的功率，燈管在增加亮度的同時會產生熱量，而溫度升高會對LCD的性能和壽命產生影，紅外熱像儀可以對LCD面板溫度分布進行檢測，提高產品質量。

LCD（液晶）面板為什么會發熱？

   LCD顯示屏是由不同部分組成的分層結構。LCD由兩塊玻璃板構成，而兩塊玻璃板之間由一塊薄薄的液晶材料均勻隔開。由于液晶材料自身并不能發光，因此，在顯示屏的兩邊都設有燈管作為光源，而在LCD顯示屏背面有一塊背光板和反光膜。

  不同尺寸的LCD面板安裝的燈管數量是不同的，一般筆記本電腦的燈管為下部一根燈管，臺式電腦LCD顯示屏為上下兩根燈管，而更大尺寸的LCD電視機為四周四根燈管或六根燈管。由于LCD燈管就像日光燈一樣會發出一定熱量，這些熱量會通過熱傳導傳遞到LCD面板上，這樣LCD面板表面就會出現溫度的差異。

為什么要檢測LCD面板溫度？

  在消費者購買LCD產品時，面板的亮度絕對是一個重量級的參考指標，對于LCD生產商來說，若要單純提高LCD亮度非常簡單，把燈管的功率增加就可以了，而溫度對于LCD的性能和壽命是非常重要的，如果生產商能夠進行溫度分布與燈管功率的比對，那么就可以在溫度可以接受的條件下使燈管功率達到最大，使LCD產品的亮度達到最好效果，從而在市場上取得消費者的青睞。

LCD面板溫度需控制在多少度為合適？

  液晶面板的溫度一般控制在30-50℃，以液晶屏大小而異，液晶屏尺寸越大其表面平均溫度越高；面板發熱是由于燈管及背光板的熱量傳遞；整個面板溫度最大差異一般控制在5℃，同時極限溫度不能超過50℃。

 為什么要用紅外熱像儀來檢測LCD面板的溫度？

 現有溫度測量手段分三種：

 1、接觸式溫度計

  接觸式溫度計反應速度較慢，無法顯示LCD面板的整體溫度分布情況，同時接觸式容易損傷LCD面板，故不適合進行LCD面板的檢測。

 2、紅外點溫儀

   紅外點溫儀反應速度快，又是非接觸測溫，對于LCD面板沒有損傷，但紅外點溫儀同樣不具備顯示整個LCD面板的溫度分布的功能，容易造成溫度異常點的遺漏。

 3、紅外熱像儀

   紅外熱像儀彌補了接觸式溫度計和紅外點溫儀的缺點，反應速度快、非接觸測溫，同時反應LCD面板的溫度分布，是目前最理想的檢測工具。

拍攝時可能會遇到哪些問題？

   一般來說，LCD面板檢測對于熱像儀的要求不高，FLIR所有的熱像儀型號都可以滿足客戶對于LCD面板檢測的要求；但是客戶方面除了對于LCD面板檢測以外，可能在其他方面也需要使用紅外熱像儀進行檢測，如背光板、電路等，故需要結合客戶的總體需要來為客戶推薦熱像儀的型號。

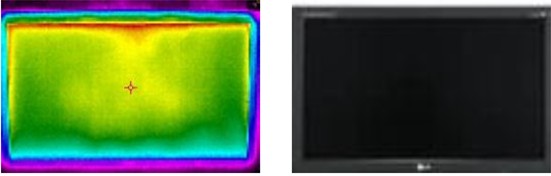

 如何能做好LCD面板的紅外熱像檢測？

 1、選擇合適的距離，LCD面板檢測要求在熱圖中顯示整塊LCD面板的溫度分布情況，若受到LCD屏幕或檢測位置的限制，則需要考慮使用10.5mm廣角鏡頭。

 2、先使用自動模式測量LCD的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫、度范圍（各款儀器最小溫度范圍不同）。

 3、切換各調色板模式，使熱像圖顯示效果達到最佳（建議使用高對比度或鐵紅模式）。

 4、LCD面板要求開機時間不小于30分鐘，否則LCD面板溫度未達到熱平衡狀態，對于判斷面板溫度是否超過標準會帶來誤差。
