變壓器油枕對變壓器冷卻循環中的儲油量進行調節，保證變壓器的正常工作溫度，紅外熱像儀對變壓器油枕的油位檢測可以使冷卻油始終處于正常油量，避免變壓器因溫度過高而損壞。

什么是變壓器油枕？

    變壓器在工作中產生大量熱能，導致溫度升高，為了冷卻變壓器，就要使用變壓器油來進行冷卻循環，但變壓器油溫隨負荷和環境溫度的變化而不斷變化，油溫的變化范圍一般為10～120℃，而油是幾乎不能壓縮的液體，變壓器油和其它許多物質一樣有熱脹冷縮的特點。

    為了解決變壓器油的膨脹問題，及時給變壓器補油和解決變壓器充油套管的油位問題，所以每臺變壓器上部都加裝了油枕。

    當變壓器油的體積隨著油溫的變化而膨脹或縮小時，油枕起儲油和補油作用，能保證油箱內充滿油，同時由于裝了油枕，使變壓器與空氣的接觸面減小，減緩了油的劣化速度，所以油枕對變壓器的正常運行起著極其重要的保護作用。

為什么要對變壓器油枕進行油位檢測？

    油枕的側面還裝有油位計，用來監視油位是否正常，但油位計容易受到變壓器油的沉淀而堵塞，造成假油位現象，干擾了電氣維護人員對變壓器油的油量的判斷。

    若變壓器長期處于變壓器油不足的情況，將會導致變壓器溫度升高而過熱，嚴重時還可能會導致變壓器著火、爆炸的事故。

    使用紅外熱像儀可對變壓器油枕的油位及油位計進行檢測，確保變壓器的冷卻循環正常運行。

紅外熱像儀如何對變壓器油枕進行油位檢測？

    一般來說，變壓器的油枕的油位應在整個油枕的二分之一至三分之二處，油過少不足以進行變壓器油的補充，油過滿則可能因受熱膨脹而發生油枕或管路的漲裂。

    油枕油位的高低除了與變壓器運行溫度、負荷輕重、油箱滲漏等情況有關外，還與環境的溫度有密切的關系。例如冬季戶外氣溫低，油位往往會低于油位計的低限刻度，故應加強檢測、及時加油。

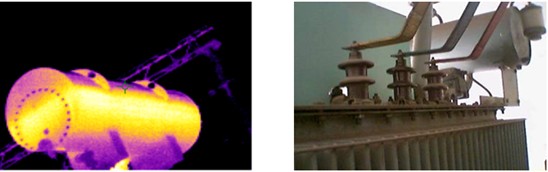

變壓器油枕的液位線

拍攝時可能會遇到哪些問題？（測不到變壓器油枕油位）

    若變壓器沒有開啟，則油位的檢測只能靠因變壓器油與空氣的熱容量差在環境溫度變化的情況下出現的溫差來進行，而油枕的容量較小，這個溫差往往不能檢測出來，故在進行油枕油位檢測前先確定該變壓器是否開啟，否則有可能無法進行檢測。

如何能做好變壓器油枕的油位檢測？

    變壓器油枕往往與變壓器一起直接安裝于室外（也有部分安裝在室內），其受外部環境干擾的因素也較多，我們建議：

1 檢測時要注意盡量避免測量陽光直設，特別是避免正午進行拍攝，因為這時油枕外殼容易被陽光全面加熱，而油位線較為模糊。

2 若在自動模式下油位線不清晰，可先使用自動模式測量油枕的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

3 拍攝到油位線后，盡量與該變壓器上的油位計進行對比，這樣可及時發現有問題的油位計。

4 若現場有多臺變壓器，且工作狀態相似，請互相對比油枕的油位及外殼溫度，這樣可及時發現變壓器油進行冷卻循環時發生的故障（如堵塞、油量不足、變壓器油泄漏等）。
