人們把電源模塊比喻為電子系統和電子設備的“心臟”，隨著電子器件的快速發展，對電源系統穩定和可靠性的要越來越高。使用紅外熱像儀控制電源溫度，是提高電源系統穩定性和可靠性的重要途徑。

什么是電源？

電器系統中的電源其任務就是為電器系統中的各種電路提供電能，由于電路的類型各自功能有別，因此對電源按照供給方式的不同，可以分為：UPS電源、 EPS電源、穩壓電源、變頻電源、凈化電源、特種電源、發電機組、開關電源（AC/DC）、逆變電源（DC/AC）、模塊電源（DC/DC）、以及其他電源等。

熱像儀在電源中有哪些應用？

熱像儀能提供清晰的電源電路及其整個電源系統溫度場分布的圖像和準確的溫度測量。

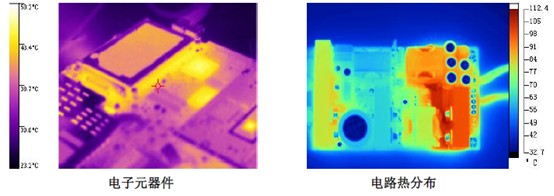

1 電子元器件

電源是一種電能轉換設備，在轉換過程中本身需要消耗掉一些電能，而這些電能則被轉化為熱量釋出。電子元件工作的穩定性與老化速度是和環境溫度息息相關的。每當環境溫度升高10℃時，主要功率元件的壽命減少50％，這就要求電子元器件應該工作在相對穩定和較低的溫度范圍內。

熱像儀可以提供給工程師電路中各元器件的工作時發熱情況熱圖，幫助工程師分析元器件對整個電源電路溫度的影響，同時也能夠幫助工程師選擇合適負載能力的轉換模塊。

2 變壓器

變壓器是電源工作的主要部件，電源的主要發熱源也是變壓器，其發熱溫度有限制的，目前國內的3C認證將變壓器溫度限制在120℃內，歐洲UL認證將變壓器溫度限制在115℃內。

3 電路熱分布

同一塊電路板的器件應盡可能的按其發熱量大小及散熱程度分區排列，采用合理的器件排列方式，可以有效的降低印制電路的溫升，從而使器件及設備的故障率明顯下降。熱像儀可以通過提供的紅外熱圖，幫助工程師分析出整塊線路板的溫度分布，完善工程師的設計和應用。

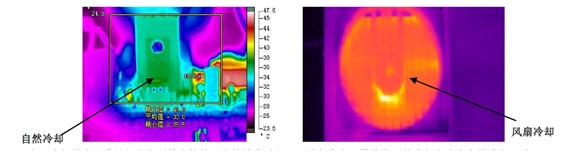

4 電源冷卻

電源冷卻技術是滿足行業各項技術性能要求的基本手段。目前各個電源模塊常用的冷卻方式有自然冷卻、純風扇冷卻、自然冷卻和風扇冷卻相結合三種。

利用紅外熱像儀，可以非常直接的測量出三種情況下的發熱和散熱情況，工程師改善設計，在實際應用使用合理的冷卻手段，提高電源的可靠穩定性，減少設備的故障率。

典型客戶

山特電源、618研究所電子部、艾默生網絡能源等

紅外熱像儀的獨特應用

紅外熱像儀和數據采集器、紅外點溫儀相比較，有自身的優點：

1 通過紅外線熱像儀檢測目標電路時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾；

2 反應速度較快，小于1毫秒；

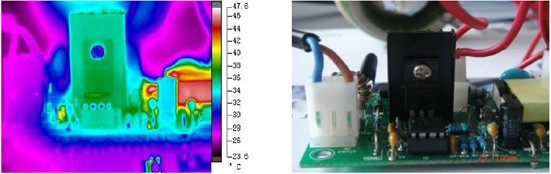

3 FLIR熱像儀畫中畫及熱疊加技術：用戶采用FLIR畫中畫及熱疊加技術，除了可以拍攝紅外圖像外，還可以同時捕獲一幅可見光照片，并將其融合在一起，有助于第一時間識別和定位故障。如下圖可疑故障點。

拍攝時可能會遇到哪些問題？

在進行電源內部系統的溫度分析時，建議客戶用紅外窗口或塑料薄膜代替部分外殼，這樣既可以模擬密閉環境下

的發熱與散熱，又可以進行快速紅外溫度檢測。

如何才能拍攝優質電路紅外熱像？

電源溫度場，通常分析較為復雜，熱像進行拍攝時，若要得到一幅清晰的紅外熱圖，我們建議：

1 觀察小目標，或分辨較小溫差的場合，盡量選擇熱靈敏度較高的熱像儀；

2 應使熱像儀紅外鏡頭面軸線與所要拍攝的目標垂直；

3 拍攝焦距應盡量對準；

4 先使用自動模式測量的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍。
