加熱爐作為軋鋼工序的重要加熱設備,不僅影響軋鋼生產的生產成本,也影響軋鋼生產的產品質量, 紅外熱像儀可以檢測爐襯裂紋、減薄、脫落等缺陷，從而對保證設備安全與長期運行具有重要意義。

加熱爐簡介

    熱加工時將金屬加熱到軋制、擠壓或鍛造溫度的加熱設備。包括均熱爐、室狀加熱爐和連續式加熱爐等。

1 室狀加熱爐

    有固定爐底室狀爐和車底式室狀爐兩種，主要用于鋼錠和鋼坯鍛壓前的加熱。鋼料加熱時不發生移動，爐膛內不分溫度段，要求各處爐溫均勻。對于大鋼錠的加熱采用周期性的溫度制度，即爐溫隨加熱時間而發生變化。

2 連續式加熱爐

  a)按加熱制度和相應的爐膛形狀分，有一段式、二段式、三段式連續加熱爐；按爐子使用的燃料種類分，有燃煤加熱爐、燃氣加熱爐、燃油加熱爐和使用混合燃料的連續加熱爐；按鋼料出爐方式分，有端進端出、端進側出和側進側出的連續式加熱爐。

  b)按爐溫分布，通常連續式加熱爐爐膛沿其長度可分為預熱段、加熱段和均熱段。進料端爐溫較低為預熱段，其作用在于較好地利用爐氣熱量，以提高爐子的熱效率，并為快速加熱準備條件；加熱段為主要的供熱段，爐氣溫度較高，鋼料在此進行快速加熱；均熱段位于爐子的出料端，爐氣溫度與鋼料表面溫度差別很小，其作用主要是保證鋼料加熱溫度的均勻。

  c)按鋼料在爐內的運行方式分，連續式加熱爐有推鋼式、步進式、轉底式、鏈式和輥底式等類型。

  ◆推鋼式連續加熱爐：靠各類推鋼機完成爐內運料任務的加熱爐。

  ◆步進式連續加熱爐：靠爐底或金屬梁的上升、前進、下降、后退的循環動作使鋼料一步一步前進的加熱爐。

  ◆轉底式加熱爐：爐身固定、爐底轉動的連續加熱爐，鋼料隨爐底的轉動而完成由進料口到出料口的運行，也叫環形爐。環形爐主要用于推鋼式爐和步進式爐難以加熱的鋼料如圓管坯、車輪和輪箍坯、各種異形坯和鍛坯等的加熱，故在無縫鋼管車間、鍛造車間得到較多的應用。

  ◆鏈式加熱爐：爐底為鏈帶的連續加熱爐。加熱時借鏈帶的移動使鋼料通過爐膛而被加熱，主要用于疊軋薄板坯和疊板的加熱。

  ◆輥底式加熱爐：爐底由多個輥子組成的連續加熱爐。輥子通過機械傳動按一定速度旋轉，坯料在旋轉的輥子上運行，從進料端移到出料端完成加熱過程。輥底式爐的輥子有兩種，一為花輥，用于加熱薄鋼板坯；一為平輥，強度較高，用于加熱厚鋼板坯。

紅外熱像儀為什么能檢測加熱爐爐襯缺陷？

    有耐火材料出現裂縫、脫落、局部減薄等缺陷，會把局部耐高溫材料內部的高溫傳遞給爐壁，從而使加熱爐爐皮的表面溫度場分布不均勻。紅外熱像儀可以測出過熱區的最大溫度、過熱區大小及位置，從而可以判斷出襯里缺陷部位，缺陷嚴重程度、缺陷面積大小等。

如何檢測加熱爐爐襯缺陷？

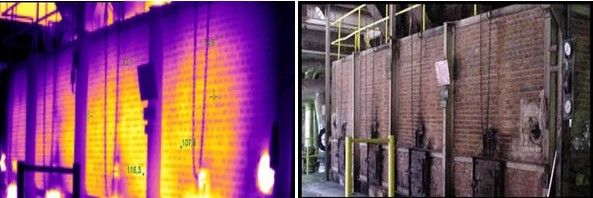

    利用紅外熱像儀對加熱爐表面進行分區塊的檢測，并通過紅外分析軟件，對得到的熱圖像進行溫度分布的分析。通過爐皮表面的不同變化，可以直接判斷有無內襯缺陷。如果某部位拍攝的熱圖對比溫度明顯上升，可以認定爐內襯已有損壞侵蝕。

如何才能拍攝清晰的熱像圖？

    要得到一幅清晰的紅外熱圖，我們建議：

1 對于溫差較小的場合，盡量選擇熱靈敏度較高的紅外熱像儀。

2 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的加熱爐，其外殼較易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

3 先使用自動模式測量反應器的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
