一個小小的電氣問題可能造成極其嚴重的后果。電網運行效率變低，產生熱量會消耗能源。如果對此置若罔聞，熱量可能會無限上升，連接處會開始熔化。除此之外，火花四射，容易引發火災。保險公司現在將其納入考慮范圍，要求進行常規的熱檢查。這就給致力于該領域的專家們提供了新的發展機遇。位于杜伊斯堡的EGI公司就很好地抓住了這個機遇。

   杜伊斯堡成功案例

   電氣系統專家EGI公司于1980年在杜伊斯堡成立。如今，EGI公司為其工業技術、商業技術和建筑技術領域的客戶提供電氣裝置服務。公司經DIN EN ISO 9001、DIN 14675 和OHSAS 18001認證，現有40多名員工。自2005年以來，Michael Weight就一直擔任公司總經理，他加強了公司的管理和工程能力。此外，他還專注于拓展商業模式，并認為熱成像檢查可帶來新的發展機遇。

   附加服務：

   熱成像檢查

   Michael Weight解釋說，“我時常自問，我們可提供的服務中，哪一項服務需要用到客戶本身不具備的額外專業知識。電氣裝置的熱檢查是個絕好的機會。”

2007年，Michael Weight調查了熱像儀市場，獲得不同制造商的信息，并對貿易展覽會上的各種熱像儀進行了測試。

   FLIR系統：市場決策焦點和技術領導者

   FLIR系統很快進入熱像儀全球市場領導者的候選名單。“從最開始我要尋找的就不是一個玩具，而是一臺精心設計、分辨率高的熱像儀。”FLIR T360的圖像質量和精美設計給Michael Weight留下了深刻的印象。

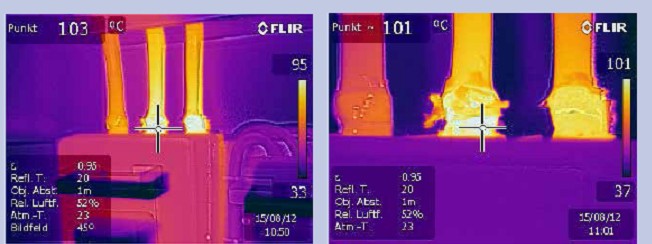

不具備MSX技術的熱圖像                                 具備MSX技術的熱圖像

與標準熱圖像相比，MSX技術可探測更多重要細節。

   培訓時間

   Michael Weight回憶道：“2008/2009年正值經濟危機中期，我們新開展的熱成像業務舉步維艱。不斷有質疑和爭論向我們投來：‘我們自己會檢查，我們的電工能做好，我們現在沒有熱檢查預算。’”然而，Michael Weight沒有因此泄氣，因為它深信熱成像在電氣檢查方面的發展潛力。

   為了更深入地了解FLIR熱像儀和FLIR Reporter軟件，他和幾位電工報名參加了紅外培訓中心(ITC)的培訓課程。其他培訓由FLIR銷售合作伙伴Herzog負責。

   最初，EGI的工作范圍包括檢查學校、醫院、銀行和公共建筑內的獨立電氣柜。如今，EGI主要檢查工業客戶的電氣裝置。

   熱像儀用于質量控制

   EGI不僅提供熱服務，而且還制造自己的配電板和電氣柜。此外，EGI使用熱像儀監控其電氣柜的質量，并為客戶記錄下質量監控過程。所有構件都安裝了線纜，每個螺絲觸點必須緊在一個特定的扭矩上。使用熱像儀后，再調試系統以檢測是否熱量過高，隨之立即糾正問題。

此處明顯檢測到電纜或接線端子問題。系統操作人員應當檢測原因。

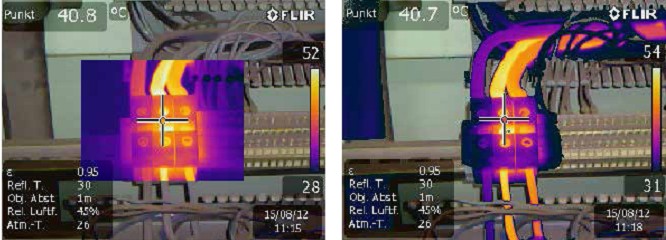

熱圖像：畫中畫功能                                            熱圖像：熱疊加功能

   業務發展壯大，購買新型熱像儀成為當務之急

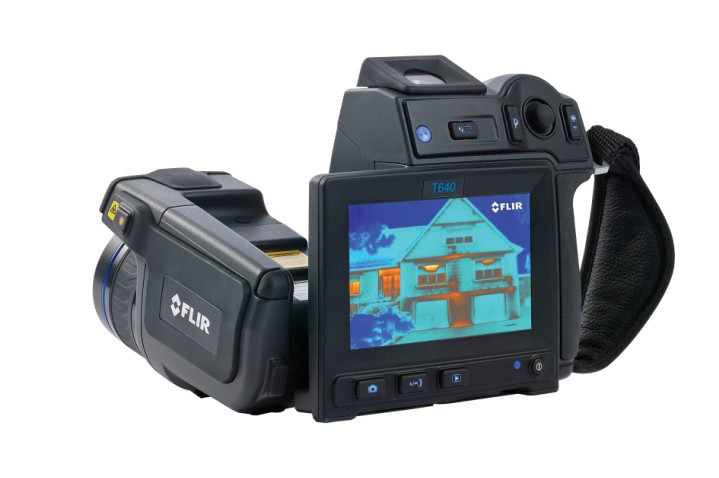

   2010年開始，EGI公司開始收到越來越多的熱成像檢測訂單，于是便決定購買一臺新型熱像儀。公司最終購買了FLIR T440。這款熱像儀的特點之一是多波段動態成像(MSX)技術。MSX是基于FLIR獨特的機載處理器的新型技術，其已獲專利。它能提供非凡的熱圖像實時細節。

- 經過可見光譜定義強化的實時熱成像視頻

- 卓越的熱清晰度，可準確地發現問題所在

-在不影響溫度數據的情況下，較容易進行目標確認

-無與倫比的圖像質量。完全可以為報告所用，無需使用另外的數碼照片。

    為了在密閉空間內拍攝熱圖像，Michael Weight在其FLIR T440上另外安裝了一個可互換的45°廣角鏡頭。

   傳統的熱融合是將熱圖像嵌入一幅可見光圖像中，與此不同的是，FLIR創新MSX技術可將數碼相機的細節浮現于熱視頻和靜止畫面的上方。MSX提供容易識別的熱圖像，憑位置，并且可在熱像儀觸屏上迅速完成這一動作。在熱圖像上指出的位置將自動出現在報告中。同時，熱像儀還具有Meterlink特征。

   FLIR Meterlink技術通過藍牙可將Extech鉗形表獲得的數據傳輸到熱像儀中，所以檢查過程中無需進行注釋，可以大大節約時間。而且由于所有數值都會自動出現在檢查報告中，所以可降低出現錯誤注釋風險，加速報告過程。

   Andre Bacht解釋道，“過去，我們總是將鉗形表數值記錄在一張紙上，然后為這些數值找到對應的、正確的熱圖像。當然這樣可能出現錯誤。”他也常使用熱像儀的集成無線LAN特性，將熱圖像轉移到他的個人平板電腦上。

   Michael Weight執行熱成像操作：通過藍牙將Extech鉗形表獲得的數據傳輸到熱像儀中。FLIR T440通過無線LAN將熱圖像傳輸到個人平板電腦上。

總結

   Michael Weight的策略取得了絕對的成功。“我們的目標是保證公司服務質量，開拓公司發展新領域，我們做到了。事實證明，熱檢查是一項很有意思的工作。FLIR熱像儀可出色地完成這項任務。”

   熱像儀用于電氣檢查

   根據自身經驗，Michael Weight說道，“控制室可容納40多個電氣柜，每4年要對它們進行檢查，這不僅是法律規定，也是保險公司為防止火災而提出的要求。這是很有道理的，因為這些控制室中有些電氣柜已經用了30年。”他繼續解釋說，“老舊的電纜涂層容易出現孔隙。隨著時間的流逝，紫外線輻射和材料接下來發生的化學反應過程等外界因素會改變塑料涂層內的軟化劑，使涂層易裂，繼而脫落。”

   除此之外，接觸點會氧化生銹，保險絲會超載。FLIR熱像儀可立即檢測到這個問題，然后存在問題的電氣構件會在下次停工時被更換。用熱像儀檢測可使系統處于低負載狀態。電氣系統出現故障前溫度一般會升高。熱像儀可明確識別“熱點”，以便在系統故障前立即采取預防性措施。

   熱成像也可用于檢測非對稱負載。負載不對稱不總是因為組件出現了問題。隨著時間的推移，舊系統已經“精疲力竭”，這種情況下，電路所承受的負載遠多于之前的預想。而超載會引起熱量問題，引發火災，所以必須立即采取行動。

   Michael Weight說道，“如果能夠定期檢查，即使是老的電氣設備也能順利運行，突發停工和停工所帶來的高額成本也能夠有效避免。”

   斷路器內的電纜連接圖像。電纜塑料涂層已出現大量孔隙，絕緣層也在脫落，溫度超過60℃，這表明設備存在很嚴重的問題。要找出問題的原因所在，必須檢查斷路器中保險絲是否出現問題，電纜連接點的觸點電阻是否過大(氧化所致)等等。然后，必須替換部分電纜或者剪短(如果電纜夠長)、去除及重新連接。
